?消防聯動控制系統的聯動控制器與氣體滅火控制器設置要求
文章來自:氣滅系統網 發布時間:2020-04-13 19:46:19
?消防聯動控制系統的聯動控制器與氣體滅火控制器設置要求
一、 消防聯動控制器
4.2.1 通用要求
4.2.1.1 消防聯動控制器應能為其連接的部件供電,直流工作電壓應符合GB 156—2003規定,可優先采用直流24 V。
4.2.1.2 消防聯動控制器主電源應采用220 V,50 Hz交流電源,電源線輸入端應設接線端子。
4.2.1.3 消防聯動控制器應具有中文功能標注,用文字顯示信息時應采用中文。
4.2.2 控制功能
4.2.2.1 消防聯動控制器應能按設定的邏輯直接或間接控制其連接的各類受控消防設備(以下稱受控設備),并設獨立的啟動總指示燈;只要有受控設備啟動信號發出,該啟動總指示燈應點亮。
4.2.2.2 消防聯動控制器在接收到火災報警信號后,應在3 s內發出啟動信號;發出啟動信號后,應有光指示,指示啟動設備名稱和部位,記錄啟動時間和啟動設備總數。光指示應保持至消防聯動控制器復位。
4.2.2.3 消防聯動控制器應能顯示所有受控設備的工作狀態。消防聯動控制器應在受控設備動作后10 s內收到反饋信號,并應有反饋光指示,指示設備名稱和部位,顯示相應設備狀態,光指示應保持至受控設備恢復。消防聯動控制器在發出啟動信號后10 s內未收到要求的反饋信號,應使啟動光信號閃亮,并顯示相應的受控設備,保持到消防聯動控制器收到反饋信號。
4.2.2.4 消防聯動控制器應能接收來自相關火災報警控制器的火災報警信號,顯示報警區域,發出火災報警聲、光信號,報警聲信號應能手動消除,報警光信號應保持至消防聯動控制器復位。
4.2.2.5 消防聯動控制器應能接收連接的消火栓按鈕、水流指示器、報警閥、氣體滅火系統啟動按鈕等觸發器件發出的報警(動作)信號,顯示其所在的部位,發出報警(動作)聲、光信號,聲信號應能手動消除,光信號應保持至消防聯動控制器復位。
4.2.2.6 消防聯動控制器應能以手動和自動兩種方式完成控制功能,并指示狀態,控制狀態應不受復位操作的影響。
4.2.2.7 消防聯動控制器應具有對每個受控設備進行手動控制的功能。
4.2.2.8 消防聯動控制器的直接手動控制單元應滿足下列要求:
a) 應至少有六組獨立的手動控制開關,每個控制開關對應一個直接控制輸出??刂戚敵龅膯庸庵甘緫谙鄳目刂崎_關表面(或附近)單獨指示;
b) 直接手動控制單元不能獨立使用時,受控設備除啟動狀態外的其他工作狀態可以在手動控制開關旁單獨指示,也可以在聯動控制器的共用顯示器上顯示;
c) 直接手動控制單元能獨立使用時,受控設備的啟動、反饋等各種工作狀態均應在手動控制開關旁單獨顯示;
d) 直接手動控制對應的輸出特性應符合制造商的規定。
4.2.2.9 消防聯動控制器應能通過手動或通過程序的編寫輸入啟動的邏輯關系。消防聯動控制器在自動方式下,如接收到火災報警信號,并在規定的邏輯關系得到滿足的條件下,應在3 s內發出預先設定的啟動信號。
4.2.2.10 消防聯動控制器在自動方式下,手動插入操作優先。
4.2.2.11 消防聯動控制器可以對特定的控制輸出功能設置延時,并應滿足下述要求:
a) 延時時間應不超過10 min,每次增加延時時間應不超過1 min;
b) 延時期間,應能手動插入而立即啟動控制輸出;
c) 任一延時輸出均不應影響其他控制功能的正常工作;
d) 延時期間應有延時光指示。
4.2.2.12 消防聯動控制器對管網氣體滅火系統的控制和顯示還應滿足下述要求:
a) 接收并顯示氣體滅火控制器的手動和自動工作狀態;
b) 接收并顯示設置在保護區域的手動/自動轉換裝置的手動和自動工作狀態;
c) 接收并顯示保護區域內的啟動控制信號、延時和噴灑各階段的狀態信息;
d) 能向氣體滅火控制器發出聯動控制信號。
4.2.2.13 消防聯動控制器復位后,仍保持原工作狀態的受控設備的相關信息應保持或在20 s內重新建立。
4.2.2.14 消防聯動控制器計時裝置的日計時誤差不應超過30 s,使用打印機記錄時間時,應打印出月、日、時、分等信息,但不能僅使用打印機記錄時間。
4.2.2.15 具有傳輸信息功能的消防聯動控制器,在信息傳輸期間應有光指示,并保持至信息傳輸結束,如有反饋信號輸入,應能接收并顯示。
4.2.2.16 具有信息記錄功能的消防聯動控制器應能至少記錄999條相關信息,且在消防聯動控制器斷電后能保持14 d。
4.2.2.17 消防聯動控制器應對控制輸出有相應的輸入“或”邏輯和/或“與”邏輯編程功能。
4.2.3 故障報警功能
4.2.3.1 消防聯動控制器應設獨立的故障總指示燈,該故障總指示燈在有故障存在時應點亮。
4.2.3.2 當發生下列故障時,消防聯動控制器應在100 s內發出與火災報警信號有明顯區別的故障聲、光信號,故障聲信號應能手動消除,再有故障信號輸入時,應能再啟動;故障光信號應保持至故障排除。
a) 消防聯動控制器與火災報警控制器之間的連接線斷路、短路和影響功能的接地;
b) 消防聯動控制器與觸發器件之間的連接線斷路、短路和影響功能的接地(短路時發出報警信號除外);
c) 消防聯動控制器與獨立使用的直接手動控制單元之間的連接線斷路、短路和影響功能的接地;
d) 總線式消防聯動控制器與輸出/輸入模塊間連接線斷路、短路和影響功能的接地;
e) 給備用電源充電的充電器與備用電源間連接線的斷路、短路;
f) 備用電源與其負載間連接線的斷路、短路;
g) 消防聯動控制器主電源欠壓。
對于b)、d)類故障,應能指示出部位,對于a)、c)、e)、f)、g)類故障應能指示出類型。
4.2.3.3 當主電源斷電,備用電源不能保證消防聯動控制器正常工作時,消防聯動控制器應發出故障聲信號,并保持1 h以上。
4.2.3.4 消防聯動控制器的故障信號在故障排除后,可以自動或手動復位。手動復位后,消防聯動控制器應在100 s內重新顯示存在的故障。
4.2.3.5 對于軟件控制實現各項功能的消防聯動控制器,消防聯動控制器應有執行程序監視功能并應有單獨的故障指示燈顯示系統故障,當主要功能程序不執行時或存儲器內容出錯時,消防聯動控制器應在100 s內發出系統故障信號,且該故障信號應不受不執行程序的影響。
4.2.3.6 任一故障均不得影響非故障部分的正常工作。
4.2.3.7 總線式消防聯動控制器應設有總線短路隔離器,一個短路隔離器保護的部件不應超過32個。當短路隔離器動作時,消防聯動控制器應顯示被隔離部件的部位。
4.2.4 屏蔽功能(僅適于具有此項功能的消防聯動控制器)
4.2.4.1 消防聯動控制器應有獨立的屏蔽總指示燈,屏蔽存在時,該屏蔽總指示燈應點亮。
4.2.4.2 消防聯動控制器應僅能通過手動方式完成對受控設備的單獨屏蔽或單獨解除屏蔽。
4.2.4.3 消防聯動控制器應在屏蔽操作完成后2 s內啟動屏蔽指示,顯示被屏蔽部位、屏蔽時間等信息。在消防聯動控制器顯示啟動、反饋或報警信息時,屏蔽信息可不顯示但應可查。
4.2.4.4 消防聯動控制器應能顯示所有屏蔽信息,在不能同時顯示所有屏蔽信息時,則應顯示-新屏蔽信息,其他屏蔽信息應手動可查。
4.2.4.5 總線式消防聯動控制器在同一個回路內所有部位均被屏蔽的情況下,才能顯示該回路被屏蔽。
4.2.4.6 屏蔽狀態應不受消防聯動控制器復位等操作的影響。
4.2.5 自檢功能
4.2.5.1 消防聯動控制器應能檢查本機的功能(以下稱自檢),在執行自檢功能期間,其受控設備均不應動作。自檢時間超過1 min或不能自動停止自檢功能時,消防聯動控制器的自檢功能應不影響非自檢部位的正常工作。
4.2.5.2 消防聯動控制器應能手動檢查其音響器件、面板所有指示燈和顯示器的功能。
4.2.6 信息顯示與查詢功能
消防聯動控制器采用數字和/或字母(符)顯示時,還應滿足下述要求:
a) 按時間順序顯示信息,當顯示區域不足以顯示全部信息時,應采用循環顯示方式,且應有手動查詢功能,每手動查詢一次,只能查詢一個信息;
b) 啟動(反饋)信息顯示與報警信息應在不同分區同時顯示,不能互相影響也不能交錯顯示;
c) 啟動(反饋)信息顯示與報警信息顯示優先于故障、屏蔽等其他信息的顯示,但未顯示的故障、屏蔽等信息應手動可查。
4.2.7 電源功能
4.2.7.1 消防聯動控制器的電源部分應具有主電源和備用電源轉換裝置。當主電源斷電時,能自動轉換到備用電源;當主電源恢復時,能自動轉換到主電源;主、備電源的工作狀態應有指示,主電源應有過流保護措施。主、備電源的轉換不應使消防聯動控制器誤動作。
4.2.7.2 消防聯動控制器在至少一個回路按設計容量連接真實負載,其他回路連接等效負載時,其主電源容量應能保證在下列條件下,連續工作8 h以上:
a) 消防聯動控制器所連接的由其供電的設備數量不超過50個時,所有設備均處于動作狀態;
b) 消防聯動控制器所連接的由其供電的設備數量超過50個時,20%的設備(但不少于50個)處于動作狀態。
4.2.7.3 消防聯動控制器至少一個回路按設計容量連接真實負載,其他回路連接等效負載。備用電源在放電至終止電壓條件下,充電24 h,其容量應可提供消防聯動控制器在監視狀態下工作8 h后,在下述條件下工作30 min:
a) 總線式消防聯動控制器所連接的輸入/輸出模塊的數量不超過50個時,所有模塊均處于動作狀態,所連接的輸入/輸出模塊數量超過50個時,20%的模塊(但不少于50個)處于動作狀態;
b) 多線式消防聯動控制器所連接的負載的數量不超過50個時,所有負載均處于動作狀態,所連接的負載數量超過50個時,20%的負載(但不少于50個)處于動作狀態。
4.2.7.4 當交流供電電壓變動幅度在額定電壓(220 V)的85%~110%范圍內,頻率偏差不超過標準頻率(50 Hz)的±1%時,消防聯動控制器應能正常工作。其輸出直流電壓的電壓穩定度和負載穩定度應不大于5%。
4.2.7.5 總線式消防聯動控制器至少一個回路(該回路用于連接真實負載的導線為長度1000 m,截面積1.0 mm²的銅質絞線,或生產企業聲明的連接條件)按設計容量連接真實負載,其他回路連接等效負載,在同時啟動部位數量不少于10個條件下應能正常工作。

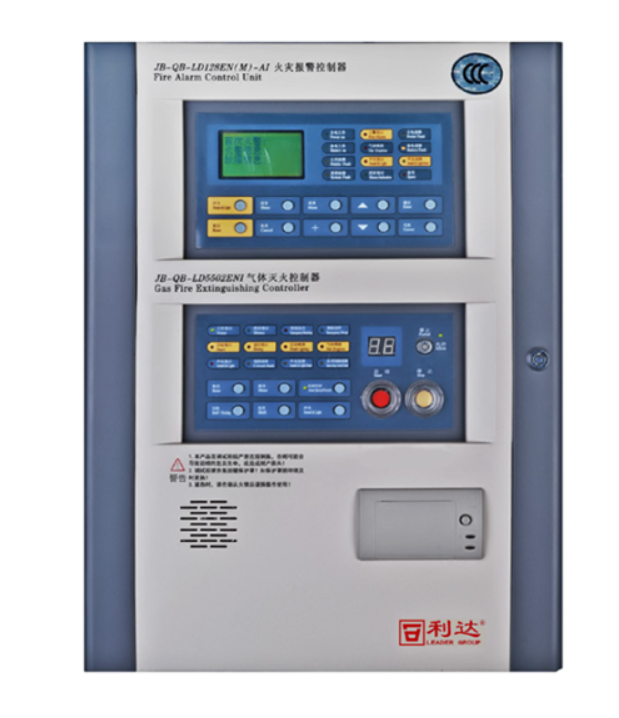

二、氣體滅火控制器
4.3.1 通用要求
4.3.1.1 氣體滅火控制器主電源應采用220 V,50 Hz交流電源,電源線輸入端應設接線端子。
4.3.1.2 氣體滅火控制器不應直接接收火災報警觸發器件的火災報警信號。
4.3.1.3 氣體滅火控制器應具有中文功能標注,用文字顯示信息時應采用中文。
4.3.2 控制和顯示功能
4.3.2.1 氣體滅火控制器應能直接或間接控制其連接的氣體滅火設備和相關設備。
4.3.2.2 氣體滅火控制器接收啟動控制信號后,應能按預置邏輯完成以下功能:
a) 發出聲、光信號,記錄時間,聲信號應能手動消除,當再次有啟動控制信號輸入時,應能再次啟動;
b) 啟動聲光警報器;
c) 進入延時,延時期間應有延時光指示,顯示延時時間和保護區域,關閉保護區域的防火門、窗和防火閥等,停止通風空調系統;
d) 延時結束后,發出啟動噴灑控制信號,并有光指示,啟動保護區域的噴灑光警報器;
e) 氣體噴灑階段應發出相應的聲、光信號并保持至復位,記錄時間。
4.3.2.3 氣體滅火控制器的延時啟動功能應滿足下述要求:
a) 延時時間應在0 s~30 s內可調;
b) 延時期間,應能手動停止后續動作。
4.3.2.4 氣體滅火控制器應有手動和自動控制功能,并有控制狀態指示,控制狀態應不受復位操作的影響。氣體滅火控制器在自動狀態下,手動插入操作優先;手動停止后,如再有啟動控制信號,應按預置邏輯工作。
4.3.2.5 氣體滅火控制器的氣體噴灑聲信號應優先于啟動控制聲信號和故障聲信號;啟動控制聲信號應優先于故障聲信號。
4.3.2.6 氣體滅火控制器應能接收消防聯動控制器的聯動信號。
4.3.2.7 氣體滅火控制器應具有分別啟動和停止保護區域聲光警報器的功能。
4.3.2.8 氣體滅火控制器每個保護區域應設獨立的工作狀態指示燈。
4.3.2.9 氣體滅火控制器應能向消防聯動控制器發送啟動控制信號、延時信號、啟動噴灑控制信號、氣體噴灑信號、故障信號、選擇閥和瓶頭閥動作信息。
4.3.2.10 氣體滅火控制器的輸出特性應滿足制造商規定的要求。
4.3.2.11 氣體滅火控制器應設復位按鍵(按鈕),操作復位按鍵(按鈕)后,仍然存在的狀態和信息均應保持或在20 s內重新建立。
4.3.2.12 氣體滅火控制器的日計時誤差不應超過30 s,使用打印機記錄時間時應打印出月、日、時、分等信息,但不能僅使用打印機記錄時間。
4.3.3 故障報警功能
4.3.3.1 氣體滅火控制器應設故障指示燈,該故障指示燈在有故障存在時應點亮。
4.3.3.2 當發生下列故障時,氣體滅火控制器應在100 s內發出相應的故障聲、光信號,故障聲信號應能手動消除,再有故障信號輸入時,應能再啟動;故障光信號應保持至故障排除。
a) 氣體滅火控制器與聲光警報器之間的連接線斷路、短路和影響功能的接地;
b) 氣體滅火控制器與驅動部件、現場啟動和停止按鍵(按鈕)等之間的連接線斷路、短路和影響功能的接地;
c) 給備用電源充電的充電器與備用電源間連接線的斷路、短路;
d) 備用電源與其負載間連接線的斷路、短路;
e) 主電源欠壓。
其中a)、b)項故障應指示出部位,c)、d)、e)項故障應指示出類型。
4.3.3.3 氣體滅火控制器的故障信號在故障排除后,可以自動或手動復位。手動復位后,氣體滅火控制器應在100 s內重新顯示存在的故障。
4.3.4 自檢功能
4.3.4.1 氣體滅火控制器應具有本機檢查的功能(以下稱自檢),氣體滅火控制器在執行自檢功能期間,受控制的外接設備和輸出接點均不應動作。氣體滅火控制器自檢時間超過1 min或不能自動停止自檢功能時,氣體滅火控制器的自檢功能應不影響非自檢部位和氣體滅火控制器本身的滅火控制功能。
4.3.4.2 氣體滅火控制器應具有手動檢查其音響器件、面板所有指示燈和顯示器的功能。
4.3.5 電源功能
4.3.5.1 氣體滅火控制器應具有主電源和備用電源轉換裝置。當主電源斷電時,能自動轉換到備用電源;主電源恢復時,能自動轉換到主電源;主、備電源的工作狀態應有指示,主電源應有過流保護措施。主、備電源的轉換不應使氣體滅火控制器誤動作。備用電源的電池容量應保證氣體滅火控制器正常監視狀態下連續工作8 h后,在啟動狀態下連續工作30 min。
4.3.5.2 當交流供電電壓變動幅度在額定電壓(220 V)的110%和85%范圍內,頻率偏差不超過標準頻率(50 Hz)的±1%時,氣體滅火控制器應能正常工作。

一、 消防聯動控制器
4.2.1 通用要求
4.2.1.1 消防聯動控制器應能為其連接的部件供電,直流工作電壓應符合GB 156—2003規定,可優先采用直流24 V。
4.2.1.2 消防聯動控制器主電源應采用220 V,50 Hz交流電源,電源線輸入端應設接線端子。
4.2.1.3 消防聯動控制器應具有中文功能標注,用文字顯示信息時應采用中文。
4.2.2 控制功能
4.2.2.1 消防聯動控制器應能按設定的邏輯直接或間接控制其連接的各類受控消防設備(以下稱受控設備),并設獨立的啟動總指示燈;只要有受控設備啟動信號發出,該啟動總指示燈應點亮。
4.2.2.2 消防聯動控制器在接收到火災報警信號后,應在3 s內發出啟動信號;發出啟動信號后,應有光指示,指示啟動設備名稱和部位,記錄啟動時間和啟動設備總數。光指示應保持至消防聯動控制器復位。
4.2.2.3 消防聯動控制器應能顯示所有受控設備的工作狀態。消防聯動控制器應在受控設備動作后10 s內收到反饋信號,并應有反饋光指示,指示設備名稱和部位,顯示相應設備狀態,光指示應保持至受控設備恢復。消防聯動控制器在發出啟動信號后10 s內未收到要求的反饋信號,應使啟動光信號閃亮,并顯示相應的受控設備,保持到消防聯動控制器收到反饋信號。
4.2.2.4 消防聯動控制器應能接收來自相關火災報警控制器的火災報警信號,顯示報警區域,發出火災報警聲、光信號,報警聲信號應能手動消除,報警光信號應保持至消防聯動控制器復位。
4.2.2.5 消防聯動控制器應能接收連接的消火栓按鈕、水流指示器、報警閥、氣體滅火系統啟動按鈕等觸發器件發出的報警(動作)信號,顯示其所在的部位,發出報警(動作)聲、光信號,聲信號應能手動消除,光信號應保持至消防聯動控制器復位。
4.2.2.6 消防聯動控制器應能以手動和自動兩種方式完成控制功能,并指示狀態,控制狀態應不受復位操作的影響。
4.2.2.7 消防聯動控制器應具有對每個受控設備進行手動控制的功能。
4.2.2.8 消防聯動控制器的直接手動控制單元應滿足下列要求:
a) 應至少有六組獨立的手動控制開關,每個控制開關對應一個直接控制輸出??刂戚敵龅膯庸庵甘緫谙鄳目刂崎_關表面(或附近)單獨指示;
b) 直接手動控制單元不能獨立使用時,受控設備除啟動狀態外的其他工作狀態可以在手動控制開關旁單獨指示,也可以在聯動控制器的共用顯示器上顯示;
c) 直接手動控制單元能獨立使用時,受控設備的啟動、反饋等各種工作狀態均應在手動控制開關旁單獨顯示;
d) 直接手動控制對應的輸出特性應符合制造商的規定。
4.2.2.9 消防聯動控制器應能通過手動或通過程序的編寫輸入啟動的邏輯關系。消防聯動控制器在自動方式下,如接收到火災報警信號,并在規定的邏輯關系得到滿足的條件下,應在3 s內發出預先設定的啟動信號。
4.2.2.10 消防聯動控制器在自動方式下,手動插入操作優先。
4.2.2.11 消防聯動控制器可以對特定的控制輸出功能設置延時,并應滿足下述要求:
a) 延時時間應不超過10 min,每次增加延時時間應不超過1 min;
b) 延時期間,應能手動插入而立即啟動控制輸出;
c) 任一延時輸出均不應影響其他控制功能的正常工作;
d) 延時期間應有延時光指示。
4.2.2.12 消防聯動控制器對管網氣體滅火系統的控制和顯示還應滿足下述要求:
a) 接收并顯示氣體滅火控制器的手動和自動工作狀態;
b) 接收并顯示設置在保護區域的手動/自動轉換裝置的手動和自動工作狀態;
c) 接收并顯示保護區域內的啟動控制信號、延時和噴灑各階段的狀態信息;
d) 能向氣體滅火控制器發出聯動控制信號。
4.2.2.13 消防聯動控制器復位后,仍保持原工作狀態的受控設備的相關信息應保持或在20 s內重新建立。
4.2.2.14 消防聯動控制器計時裝置的日計時誤差不應超過30 s,使用打印機記錄時間時,應打印出月、日、時、分等信息,但不能僅使用打印機記錄時間。
4.2.2.15 具有傳輸信息功能的消防聯動控制器,在信息傳輸期間應有光指示,并保持至信息傳輸結束,如有反饋信號輸入,應能接收并顯示。
4.2.2.16 具有信息記錄功能的消防聯動控制器應能至少記錄999條相關信息,且在消防聯動控制器斷電后能保持14 d。
4.2.2.17 消防聯動控制器應對控制輸出有相應的輸入“或”邏輯和/或“與”邏輯編程功能。
4.2.3 故障報警功能
4.2.3.1 消防聯動控制器應設獨立的故障總指示燈,該故障總指示燈在有故障存在時應點亮。
4.2.3.2 當發生下列故障時,消防聯動控制器應在100 s內發出與火災報警信號有明顯區別的故障聲、光信號,故障聲信號應能手動消除,再有故障信號輸入時,應能再啟動;故障光信號應保持至故障排除。
a) 消防聯動控制器與火災報警控制器之間的連接線斷路、短路和影響功能的接地;
b) 消防聯動控制器與觸發器件之間的連接線斷路、短路和影響功能的接地(短路時發出報警信號除外);
c) 消防聯動控制器與獨立使用的直接手動控制單元之間的連接線斷路、短路和影響功能的接地;
d) 總線式消防聯動控制器與輸出/輸入模塊間連接線斷路、短路和影響功能的接地;
e) 給備用電源充電的充電器與備用電源間連接線的斷路、短路;
f) 備用電源與其負載間連接線的斷路、短路;
g) 消防聯動控制器主電源欠壓。
對于b)、d)類故障,應能指示出部位,對于a)、c)、e)、f)、g)類故障應能指示出類型。
4.2.3.3 當主電源斷電,備用電源不能保證消防聯動控制器正常工作時,消防聯動控制器應發出故障聲信號,并保持1 h以上。
4.2.3.4 消防聯動控制器的故障信號在故障排除后,可以自動或手動復位。手動復位后,消防聯動控制器應在100 s內重新顯示存在的故障。
4.2.3.5 對于軟件控制實現各項功能的消防聯動控制器,消防聯動控制器應有執行程序監視功能并應有單獨的故障指示燈顯示系統故障,當主要功能程序不執行時或存儲器內容出錯時,消防聯動控制器應在100 s內發出系統故障信號,且該故障信號應不受不執行程序的影響。
4.2.3.6 任一故障均不得影響非故障部分的正常工作。
4.2.3.7 總線式消防聯動控制器應設有總線短路隔離器,一個短路隔離器保護的部件不應超過32個。當短路隔離器動作時,消防聯動控制器應顯示被隔離部件的部位。
4.2.4 屏蔽功能(僅適于具有此項功能的消防聯動控制器)
4.2.4.1 消防聯動控制器應有獨立的屏蔽總指示燈,屏蔽存在時,該屏蔽總指示燈應點亮。
4.2.4.2 消防聯動控制器應僅能通過手動方式完成對受控設備的單獨屏蔽或單獨解除屏蔽。
4.2.4.3 消防聯動控制器應在屏蔽操作完成后2 s內啟動屏蔽指示,顯示被屏蔽部位、屏蔽時間等信息。在消防聯動控制器顯示啟動、反饋或報警信息時,屏蔽信息可不顯示但應可查。
4.2.4.4 消防聯動控制器應能顯示所有屏蔽信息,在不能同時顯示所有屏蔽信息時,則應顯示-新屏蔽信息,其他屏蔽信息應手動可查。
4.2.4.5 總線式消防聯動控制器在同一個回路內所有部位均被屏蔽的情況下,才能顯示該回路被屏蔽。
4.2.4.6 屏蔽狀態應不受消防聯動控制器復位等操作的影響。
4.2.5 自檢功能
4.2.5.1 消防聯動控制器應能檢查本機的功能(以下稱自檢),在執行自檢功能期間,其受控設備均不應動作。自檢時間超過1 min或不能自動停止自檢功能時,消防聯動控制器的自檢功能應不影響非自檢部位的正常工作。
4.2.5.2 消防聯動控制器應能手動檢查其音響器件、面板所有指示燈和顯示器的功能。
4.2.6 信息顯示與查詢功能
消防聯動控制器采用數字和/或字母(符)顯示時,還應滿足下述要求:
a) 按時間順序顯示信息,當顯示區域不足以顯示全部信息時,應采用循環顯示方式,且應有手動查詢功能,每手動查詢一次,只能查詢一個信息;
b) 啟動(反饋)信息顯示與報警信息應在不同分區同時顯示,不能互相影響也不能交錯顯示;
c) 啟動(反饋)信息顯示與報警信息顯示優先于故障、屏蔽等其他信息的顯示,但未顯示的故障、屏蔽等信息應手動可查。
4.2.7 電源功能
4.2.7.1 消防聯動控制器的電源部分應具有主電源和備用電源轉換裝置。當主電源斷電時,能自動轉換到備用電源;當主電源恢復時,能自動轉換到主電源;主、備電源的工作狀態應有指示,主電源應有過流保護措施。主、備電源的轉換不應使消防聯動控制器誤動作。
4.2.7.2 消防聯動控制器在至少一個回路按設計容量連接真實負載,其他回路連接等效負載時,其主電源容量應能保證在下列條件下,連續工作8 h以上:
a) 消防聯動控制器所連接的由其供電的設備數量不超過50個時,所有設備均處于動作狀態;
b) 消防聯動控制器所連接的由其供電的設備數量超過50個時,20%的設備(但不少于50個)處于動作狀態。
4.2.7.3 消防聯動控制器至少一個回路按設計容量連接真實負載,其他回路連接等效負載。備用電源在放電至終止電壓條件下,充電24 h,其容量應可提供消防聯動控制器在監視狀態下工作8 h后,在下述條件下工作30 min:
a) 總線式消防聯動控制器所連接的輸入/輸出模塊的數量不超過50個時,所有模塊均處于動作狀態,所連接的輸入/輸出模塊數量超過50個時,20%的模塊(但不少于50個)處于動作狀態;
b) 多線式消防聯動控制器所連接的負載的數量不超過50個時,所有負載均處于動作狀態,所連接的負載數量超過50個時,20%的負載(但不少于50個)處于動作狀態。
4.2.7.4 當交流供電電壓變動幅度在額定電壓(220 V)的85%~110%范圍內,頻率偏差不超過標準頻率(50 Hz)的±1%時,消防聯動控制器應能正常工作。其輸出直流電壓的電壓穩定度和負載穩定度應不大于5%。
4.2.7.5 總線式消防聯動控制器至少一個回路(該回路用于連接真實負載的導線為長度1000 m,截面積1.0 mm²的銅質絞線,或生產企業聲明的連接條件)按設計容量連接真實負載,其他回路連接等效負載,在同時啟動部位數量不少于10個條件下應能正常工作。
二、氣體滅火控制器
4.3.1 通用要求
4.3.1.1 氣體滅火控制器主電源應采用220 V,50 Hz交流電源,電源線輸入端應設接線端子。
4.3.1.2 氣體滅火控制器不應直接接收火災報警觸發器件的火災報警信號。
4.3.1.3 氣體滅火控制器應具有中文功能標注,用文字顯示信息時應采用中文。
4.3.2 控制和顯示功能
4.3.2.1 氣體滅火控制器應能直接或間接控制其連接的氣體滅火設備和相關設備。
4.3.2.2 氣體滅火控制器接收啟動控制信號后,應能按預置邏輯完成以下功能:
a) 發出聲、光信號,記錄時間,聲信號應能手動消除,當再次有啟動控制信號輸入時,應能再次啟動;
b) 啟動聲光警報器;
c) 進入延時,延時期間應有延時光指示,顯示延時時間和保護區域,關閉保護區域的防火門、窗和防火閥等,停止通風空調系統;
d) 延時結束后,發出啟動噴灑控制信號,并有光指示,啟動保護區域的噴灑光警報器;
e) 氣體噴灑階段應發出相應的聲、光信號并保持至復位,記錄時間。
4.3.2.3 氣體滅火控制器的延時啟動功能應滿足下述要求:
a) 延時時間應在0 s~30 s內可調;
b) 延時期間,應能手動停止后續動作。
4.3.2.4 氣體滅火控制器應有手動和自動控制功能,并有控制狀態指示,控制狀態應不受復位操作的影響。氣體滅火控制器在自動狀態下,手動插入操作優先;手動停止后,如再有啟動控制信號,應按預置邏輯工作。
4.3.2.5 氣體滅火控制器的氣體噴灑聲信號應優先于啟動控制聲信號和故障聲信號;啟動控制聲信號應優先于故障聲信號。
4.3.2.6 氣體滅火控制器應能接收消防聯動控制器的聯動信號。
4.3.2.7 氣體滅火控制器應具有分別啟動和停止保護區域聲光警報器的功能。
4.3.2.8 氣體滅火控制器每個保護區域應設獨立的工作狀態指示燈。
4.3.2.9 氣體滅火控制器應能向消防聯動控制器發送啟動控制信號、延時信號、啟動噴灑控制信號、氣體噴灑信號、故障信號、選擇閥和瓶頭閥動作信息。
4.3.2.10 氣體滅火控制器的輸出特性應滿足制造商規定的要求。
4.3.2.11 氣體滅火控制器應設復位按鍵(按鈕),操作復位按鍵(按鈕)后,仍然存在的狀態和信息均應保持或在20 s內重新建立。
4.3.2.12 氣體滅火控制器的日計時誤差不應超過30 s,使用打印機記錄時間時應打印出月、日、時、分等信息,但不能僅使用打印機記錄時間。
4.3.3 故障報警功能
4.3.3.1 氣體滅火控制器應設故障指示燈,該故障指示燈在有故障存在時應點亮。
4.3.3.2 當發生下列故障時,氣體滅火控制器應在100 s內發出相應的故障聲、光信號,故障聲信號應能手動消除,再有故障信號輸入時,應能再啟動;故障光信號應保持至故障排除。
a) 氣體滅火控制器與聲光警報器之間的連接線斷路、短路和影響功能的接地;
b) 氣體滅火控制器與驅動部件、現場啟動和停止按鍵(按鈕)等之間的連接線斷路、短路和影響功能的接地;
c) 給備用電源充電的充電器與備用電源間連接線的斷路、短路;
d) 備用電源與其負載間連接線的斷路、短路;
e) 主電源欠壓。
其中a)、b)項故障應指示出部位,c)、d)、e)項故障應指示出類型。
4.3.3.3 氣體滅火控制器的故障信號在故障排除后,可以自動或手動復位。手動復位后,氣體滅火控制器應在100 s內重新顯示存在的故障。
4.3.4 自檢功能
4.3.4.1 氣體滅火控制器應具有本機檢查的功能(以下稱自檢),氣體滅火控制器在執行自檢功能期間,受控制的外接設備和輸出接點均不應動作。氣體滅火控制器自檢時間超過1 min或不能自動停止自檢功能時,氣體滅火控制器的自檢功能應不影響非自檢部位和氣體滅火控制器本身的滅火控制功能。
4.3.4.2 氣體滅火控制器應具有手動檢查其音響器件、面板所有指示燈和顯示器的功能。
4.3.5 電源功能
4.3.5.1 氣體滅火控制器應具有主電源和備用電源轉換裝置。當主電源斷電時,能自動轉換到備用電源;主電源恢復時,能自動轉換到主電源;主、備電源的工作狀態應有指示,主電源應有過流保護措施。主、備電源的轉換不應使氣體滅火控制器誤動作。備用電源的電池容量應保證氣體滅火控制器正常監視狀態下連續工作8 h后,在啟動狀態下連續工作30 min。
4.3.5.2 當交流供電電壓變動幅度在額定電壓(220 V)的110%和85%范圍內,頻率偏差不超過標準頻率(50 Hz)的±1%時,氣體滅火控制器應能正常工作。
