氣體滅火系統安裝公司：全面了解氣體滅火系統安裝流程

--節

系統的適用范圍和分類

以氣體作為滅火介質的滅火系統稱為氣體滅火系統。氣體滅火劑化學穩定性好，耐貯存、腐蝕性小、不導電、毒性低、蒸發后不留痕跡、適用于撲救多種類型火災。

常用的氣體滅火介質：二氧化碳、鹵代烷1301和1211。

以及鹵代烷的替代氣體、氣溶膠等。

一、氣體滅火系統的工作機理和適用范圍

（一）氣體滅火系統的工作原理

鹵代烷1301和1211滅火劑的滅火機理主要是通過溴和氟等鹵素氫化學的化學催化作用和化學凈化作用大量撲捉、消耗火焰的自由基，抑制燃燒的鏈?zhǔn)椒磻?yīng)，迅速將火焰撲滅。因而對撲滅有焰燃燒非常有效，所需的滅火劑濃度低、滅火快。

二氧化碳滅火劑主要通過稀氧濃度、窒息燃燒和冷卻等物理作用滅火，也可以較快地將有焰燃燒撲滅，但所需的滅火劑濃度高。

（二）氣體滅火系統的適用范圍

1、A類火災中一般固體物質的表面火災。

二氧化碳滅火系統還適用于撲救棉、毛、織物、紙張等部分固體的深位火災。

鹵代烷1211和1301系統不宜于撲救固體的深位火災，原因：對某些固體物質適用，但滅火劑濃度很高、浸漬時間(抑制時間)很長,非常不經濟。

氣體撲滅固體火災的關鍵是:快速噴放滅火劑(噴放時間)并維持較長的浸漬時間。[噴放時間--鹵代烷≤10s, 二氧化碳≤1min(深位火災≤7min ), 浸漬時間--鹵代烷≥min，二氧化碳10～20 min (深位火災≥20min )]

固體表面火災：燃燒在初始階段往往只限于固體材料的表層的火災。這時，燃燒尚未擴展到固體的縱深部位或在燃燒層尚未形成灼熱的余燼，仍以有焰燃燒為主。時間

固體深位火災：發生在固體材料內部的火災（通常表現為陰燃），或雖發生在固體表面但經過較長時間燃燒已擴展到固體的縱深部位或在燃燒層形成大量的灼熱余燼時的火災。但與表面火災尚無統一判定標準。

2、常見的B類液體火災(液體火災或石蠟、瀝青等可熔化的固體火災)、C類氣體火災（二氧化碳滅火系統只適用滅火前可切斷氣源的氣體火災）。

在撲救氣體火災時，應在滅火前切斷可燃?xì)庠椿蛟跍缁鸷竽軌蛄⒓辞袛鄽庠?。及時切斷可燃?xì)庠?，一方面有利于迅速滅火，另一方面可以防止發生火災或爆炸。

鹵代烷1301和1211滅火劑對B、C類火災的滅火機理主要是化學作用，效果極佳。二氧化碳的滅火機理主要是物理作用，對B、C類的滅火效果一般，需要高濃度。

3、氣體滅火系統都適用于撲救電氣火災(帶電設備與電氣線路的火災)。這是氣體滅火劑優良的電氣絕緣性能所決定的。

（三）應用限制

氣體滅火系統不適用于撲救下列類型物質的火災：

（1）強氧化劑、含氧化劑的混合物以及能夠自身提供氧而且在無空氣的條件下仍能迅速氧化、燃燒的物質，如氯酸鈉、硝酸鈉、氮的氧化物、氟、火藥、炸藥、硝化纖維素等；

（2）活潑金屬（D類火災），如鈉、鉀、鎂、鈦、鋯、鈉鉀合金、鎂鋁合金等；

（3）金屬氫化物，如氫化鈉、氫化鉀等；

（4）能自行分解的物質，如某些有機過氧化物、聯氨等；

（5）能發生自然的物質，如白磷、某些金屬有機化合物等。

（四）氣體滅火系統的使用原則

一個具有火災危險的場所是否需用氣體滅火系統防護，可依據下述基本原則考慮：

1、該場所要求使用不污染被保護物的“清潔”滅火劑；；

2、該場所有電氣危險而要求使用不導電的滅火劑；

3、該場所有貴重的設備物品，要求使用能夠迅速滅火的高效滅火劑；；

4、該場所不宜或難以使用其他類型的滅火劑。

（五）氣體滅火系統適用的典型場所

1、大中型電子計算機房；

2、大中型通訊機房或電視發射塔微波室；

3、貴重設備、物品室；

4、文物資料珍藏事；

5、大中型圖書館和檔案庫；

6、發電機房、油浸變壓器室、變電室、電纜隧道或電纜夾層等電氣危險場所。

二、氣體滅火系統的分類

氣體滅火系統按其對防護對象的保護形式可以有全淹沒滅火系統和局部應用滅火系統兩種形式；

按其裝配形式又可以分為管網滅火系統和無管網滅火裝置；在管網滅火系統中又可分為組合分配滅火系統和單元獨立滅火系統。

另外二氧化碳滅火系統根據儲存壓力分為低壓二氧化碳滅火系統和高壓二氧化碳滅火系統。

（一）全淹沒滅火系統total flooding extinguishing system

在規定時間內,向防護區噴射一定濃度的滅火劑，并使其均勻地充滿整個防護區的氣體滅火系統稱為全淹沒滅火系統。

防護區 protected area是指能滿足氣體全淹沒滅火系統要求的有限封閉空間。鹵代烷1301全淹沒系統一般適用于經常有人的防護區；鹵代烷1211和二氧化碳全淹沒系統一般適用于無人的防護區。

全淹沒系統適用于撲救封閉空間的火災。全淹沒系統的滅火作用是基于在很短時間內使防護區充滿規定濃度的氣體滅火劑并通過一定時間的浸漬而實現的。因此，要求防護區要有必要的封閉性、耐火性和耐壓、泄壓能力。

1、保證封閉性是為了防止在滅火、浸漬過程中火劑的流失，要求在防護區的圍護構件上不宜再開設敞開的孔洞。當必須設置敞開的孔洞時，應設在防護區外墻的上方且應設置手動和自動的關閉裝置。在施放滅火劑前，防護區的通風機、通風管道中的防火閥以及除泄壓口以外的其它（門窗）開口應自動關閉。

2、一定的耐火性是要求防護區的圍護構件及吊頂要有足夠的耐火時間，以保證在整個滅火過程中圍護構件完整和防護區的封閉性能。

3、耐壓能力是要求防護區的圍護構件要有承受滅火劑對防護區增壓的能力，以防由于滅火劑的增壓作用損壞圍護物件，影響防護區的封閉性能。全淹沒系統對防護區耐壓強度的-低要求是其圍護構件應能承受1.2Kpa壓強差（防護區內外的壓強差）。

4、必要的泄壓能力是要求對有完全密閉的防護區（門窗上沒有密封條而又無其它開口的防護區）應設泄壓口，以防火劑增壓對防護區封閉性的破壞。

全淹沒滅火系統的防護區應符合下列規定：

1、對氣體、液體、電氣火災和固體表面火災，在噴放二氧化碳前不能自動關閉的開口，其面積不應大于防護區總內表面積的3％，且開口不應設在底面。

2、對固體深位火災，除泄壓口以外的開口，在噴放二氧化碳前應自動關閉。

3、防護區的圍護結構及門、窗的耐火極限不應低于0．50h，吊頂?shù)哪突饦O限不應低于0．25h；圍護結構及門窗的允許壓強不宜小于1200Pa。

4、防護區用的通風機和通風管道中的防火閥，在噴放二氧化碳前應自動關閉。

（二）局部應用滅火系統 local application extinguishing system

向保護對象以設計噴射強度直接噴射滅火劑，并持續一定時間的氣體滅火系統稱為局部應用系統。

局部應用系統應用于撲救不需封閉空間條件的具體保護對象的非深位火災。該類系統在國內的應用，目前僅限于二氧化碳局部應用系統。對于鹵代烷局部應用系統，尚未制定相關的設計規范。

二氧化碳局部應用系統的應用條件是：

１、保護對象周圍的空氣流速不宜大于3m/s，必要時應采取擋風措施；

２、在噴頭與保護對象之間，噴頭噴射角的范圍內不應有遮擋物；

３、當保護對象為可燃液體時，液面至容器緣口的距離不得小于150mm；

４、滅火劑噴射時間一般不應小于0.5min，對于燃點溫度低于其沸點溫度的液體（含可熔固體）噴射時間不應小于1.5min；

５、局部應用系統的二氧化碳滅火劑貯存環境溫度不應低于00C，且不應高于490Ｃ。

（三）管網滅火系統

通過管網向保護區噴射滅火劑的氣體滅火系統稱為管網滅火系統。

鹵代烷1211和1301管網滅火系統（全淹沒）所保護的單個防護區的面積不宜大于500m3、容積不宜大于2000m3；二氧化碳管網滅火系統（全淹沒）所保護的-大防護區容積尚無明確規定。

（四）無管網滅火裝置

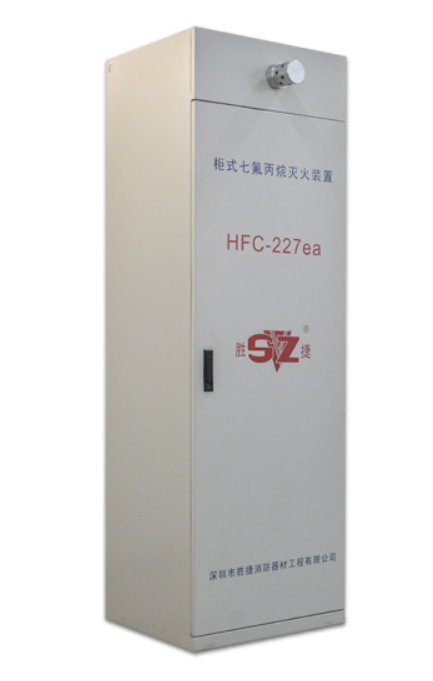

按一定的應用條件，將滅火劑貯存裝置和噴嘴等部件預先組裝起來的成套氣體滅火裝置為無管網滅火裝置，又稱預制滅火裝置。

鹵代烷1211和1301無管網滅火裝置用于封閉空間滅火時，一個防護區的面積不宜大于100m2、容積不宜大于300m3；且設置的無管網滅火裝置數不應超過8個。二氧化碳滅火系統目前尚未有無管網預制滅火裝置。

（五）組合分配系統

用一套滅火劑貯存裝置，通過選擇閥等控制組件來保護多個防護區（兩個或兩個以上防護區）的氣體滅火系統稱為組合分配系統。

為保證系統的安全可靠，一方面要保證每個防護區的滅火劑用量都能達到設計用量要求（即滅火劑的設計用量由滅火劑用量-多的防護區確定）；另一方面要注意一個組合分配系統所保護的防護區數目不宜過多。防護區數目超過一定數量時，應配置備用滅火系統。一個鹵代烷1211和1301組合分配系統的防護區數目超過8個時，或一個二氧化碳組合分配系統的防護區或保護對象數目超過4個時，應配置備用的滅火系統。滅火劑的備用量不應小于設計用量。

（六）單元獨立系統

用一套滅火劑貯存裝置，只用于保護一個防護區的氣體滅火系統稱為單元獨立系統。

第二節

氣體滅火系統的組成

一、系統的組成及原理

氣體滅火系統一般由滅火劑貯存瓶組、液體單向閥、集流管、選擇閥、壓力訊號器、管網和噴嘴以及閥驅動裝置等組成。不同結構形式的氣體系統所含系統組件不完全相同。

當采用氣體滅火系統保護的防護區發生火災后，火災探測器將燃燒產生的溫、煙、光等變化成電信號輸入到火災報警控制器，經火災報警控制器鑒別確認后，啟動火災報警裝置，發出火災聲、光報警信號，并將信號輸入滅火控制盤。滅火控制盤啟動開口關閉裝置、通風機等聯動設備，并經延時再啟動閥驅動裝置，并同時打開滅火劑貯存裝置及選擇閥，將滅火劑施放到防護區進行滅火。滅火劑施放時壓力訊號器可給出反饋信號，通過滅火控制盤再發出施放滅火劑的聲、光報警信號。

當系統處于手動操作工作狀態時，人員發現火災后，應啟動手動啟動按鈕，通過滅火控制盤施放滅火劑。如火災報警系統或其他供電系統發生故障時，則應采取應急啟動方式，直接啟動閥驅動裝置施放滅火劑。

二、系統組件

（一）滅火劑貯存裝置

   滅火劑貯存裝置一般由滅火劑及其貯存容器、容器閥、單向閥和集流管等組成，用于貯存滅火劑和控制滅火劑施放。

1、容器閥和起動裝置

容器閥（瓶頭閥）具有平時封閉鋼瓶、火災時能排放滅火劑的作用。此外，還通過它充裝滅火劑和安裝防爆安全閥。起動裝置作起動容器閥用。

容器閥上主要包括充裝閥（截止閥或止回閥）、施放閥（截止閥或閘刀閥）和安全膜片三個部分。按其起動方式，二氧化碳滅火系統分為氣動閥、機械式閘刀閥和電爆閥三種結構形式。鹵代烷1211和1301滅火系統分為氣動閘刀式瓶頭閥、氣動活門式瓶頭閥和電爆閥三種結構形式。

（1）氣動瓶頭閥。它由起動氣瓶提供的起動用氣通過操縱管進入閥體才能開啟，因此還必須與先導閥和電磁配合使用。先導閥和電磁閥裝于起動用氣瓶或操縱管道上，氣動閥則裝在二氧化碳鋼瓶上。平時，電磁閥關住起動氣瓶中的高壓氣體。接受火災信號后，電磁閥開啟，這時起動氣瓶中高壓氣體便先后開啟先導閥和安裝在二氧化碳鋼瓶上的氣動閥，使二氧化碳噴出。

（2）機械式閘刀瓶頭閥。開啟時，只需將手柄上的鋼絲繩牽動，閘刀桿便旋入并切破工作膜片，放出二氧化碳。氣動活塞開啟瓶頭閥的操縱系統是拉環與活塞桿連接在一起，當氣動活塞移動時，帶動拉環移動，從而牽動鋼絲繩，實現開啟二氧化碳鋼瓶的動作。

（3）電爆瓶頭閥。平時它處在閉合狀態。通電時，閥電雷管爆炸，推動活塞，使杠桿旋轉帶動活門而開啟。因雷管涉及爆炸品，一般不宜使用。

（4）氣體閘刀式瓶頭閥。它利用銅作膜片將滅火劑封閉于鋼瓶內，當發生火災時，用高壓二氧化碳?xì)怏w起動，由其上部的進氣接頭導入，迫使活塞下移，帶動閘刀閘破銅膜片，瓶內滅火劑即可經排接頭進入滅火管道。

（5）氣動活門式瓶頭閥。它采用背壓活門，由軟質材料密封。發生火災時，用高壓二氧化碳?xì)怏w起動，由頂端的接頭導入，迫使活塞下移，推開閥桿活門，排放滅火劑。

2、容器（鋼瓶）

（1）二氧化碳容器。它有低壓和高壓兩種。高壓儲壓系統為5.17Mpa；低壓儲壓系統為2.07Mpa。目前我國使用的二氧化碳容器工作壓力為15Mpa，容量有40L和70L兩種。

高壓系統一般使用瓶裝方式，低壓系統采用儲罐，通常采用制冷設備保持儲罐低溫狀態。

（2）鹵代烷滅火系統容器有鋼瓶和球形容器兩種構造形式，按滅火劑儲存方式可分為低壓儲液器系統和高壓儲液器系統兩類。前者滅火劑儲存于低壓容器內，本身無噴射力，需借助其他裝置送來的高壓氣體驅動；后者滅火劑與驅動氣體同置于一容器內，滅火劑借助容器內驅動氣體輸送。

低壓儲液器系統，需要冷凍設備，我國目前很少應用。

3、滅火劑貯存裝置的選擇和布置

滅火劑貯存裝置的選擇和布置應符合下列要求：

（1）為了確保設備人身安全，在鹵代烷滅火系統貯存容器或容器閥上應設泄壓裝置和壓力表；在二氧化碳滅火系統貯存容器閥上，也應設泄壓裝置。

（2）在容器閥和集流管之間應設單向閥，以保證貯存裝置在移去個別容器進行檢修時仍能保證系統處于準工作狀態，也可防止滅火劑回流到已放空的貯存容器中去。

（3）為了便于貯存容器的安裝和維修，減小滅火劑施放時的沖擊力，一般在容器和單向閥之間采用軟管聯結。

（4）在氣體滅火系統貯存裝置上應設耐久的固定標牌，標明每個貯存容器的編號、皮重、容積、滅火劑的名稱、充裝量、充裝日期和貯存壓力等，以便系統的驗收、檢查和維護。

（5）為了便于安裝和維護管理，凡用于保護同一防護區的貯存容器，其規格尺寸、滅火劑充裝量和貯存壓力均應相同。

（6）滅火劑貯存裝置的布置應方便檢查與維護，操作面距墻面或相對操作面之間的距離不宜小于1m。

（7）滅火劑貯存裝置應布置在不會受到惡劣氣候條件或機械的、化學的及其他危害的地方。當預料會受到上述危害時，應提供適當?shù)谋Ｗo(hù)裝置。

一般氣體滅火系統的貯存裝置宜設在靠近防護區的專用貯瓶間內，該房間的耐火等級不應低于二級，并應有直接通向室外或疏散通道的出口,房間門應為乙級防火門。專門貯瓶間的環境溫度，鹵代烷1211滅火系統貯存容器應為0-50℃；鹵代烷1301滅火系統貯存容器就為-20-55℃；二氧化碳滅火系統貯存容器應為0-49℃。

（二）選擇閥

在組合分配系統中，用來控制滅火劑經管網釋放到預定防護區或保護對象的閥門。選擇閥和防護區一一對應。

1、選擇閥工作原理

選擇閥的啟動方式，按釋放方式，有電動式和氣動式兩種，目前一般采用氣動式。無論哪種自動方式的選擇閥，均設有手動操作機構，以便在系統自動控制失靈時，仍能將選擇閥打開。

工作原理：當起動氣體經進氣嘴進入活塞下部的空腔時，克服活塞桿上的彈力而推動活塞向上移，轉臂隨之轉動而脫扣，壓臂被松開。當活塞上移高度超過出氣嘴時，起動氣體則通過此處經操作管導入滅火劑鋼瓶的瓶頭閥，使氣動瓶頭閥開啟。這時，高壓滅火劑進入活門的下部管道內，并推開活門而完全開啟。滅火時，選擇閥應在瓶頭閥開放之前開啟，或與容器閥同時開啟。

2、選擇閥的布置

選擇閥的布置應靠近貯存容器，以節省管道材料和減少滅火劑流經管道的壓力損失。由于選擇閥上都設有應急手動操作機構，布置時還應考慮操作方便。此外，選擇閥上應有標明對應防護區的銘牌。

（三）噴嘴

噴嘴是用來控制滅火的流速和噴射方向的組件。噴嘴是氣體滅火系統的一個關鍵組件。

1、對于全淹沒滅火系統，噴嘴的布置應根據防護區的大小、形狀和制造廠商提供的噴嘴保護面積高度條件確定。防護區內任一點均應在噴嘴的有效覆蓋面積之內，防護區的高度就應小于噴嘴的-大應用高度。若防護區的高度超過噴嘴的應用高度，則應布置多排噴嘴。

2、對于局部應用系統，噴嘴的布置應根據防護區的大小形狀，防護區內可燃物的性質、數量和分布狀況，并嚴格按投制廠商提供的噴嘴的應用特性，包括應用場所、流量特性、有效覆蓋面積和噴嘴的安裝高度與方向等進行設計。所選擇的噴嘴類型、數量和布置的位置，應使防護區內可燃物體的所有暴露表面均處于噴嘴的有效覆蓋范圍內，包括對火災的可能蔓延到的區域及設備等。

3、設置在粉塵場所的噴嘴應增設不影響噴射效果的防塵罩。

（四）管道及其附件

1、管道及其附件選擇的主要原則是它們應能承受施放滅火劑時所產生的壓力和震動。

氣體滅火劑貯存壓力不僅與溫度有關，也與滅火劑的充裝密度有關。例如二氧化碳滅火劑的貯存溫度為49℃、充裝比為0.67時，壓力為14.4Mpa；充裝比為075時，壓力為17.9Mpa；。鹵代烷輸送壓力比二氧化碳系統低，對于2.5Mpa系統，管道工作壓力可定為2.5-4.0Mpa的系統，管道工作壓力定為4.0-6.4 Mpa。（較大使用于上述兩種系統中的容器和選擇閥管段）。

2、氣體滅火系統選用管道及其附件時，除考慮強度外還應符合下列規定：

（1）貯存壓力為1.05Mpa的鹵代烷1211滅火系統或貯存壓力為2.50Mpa的鹵代烷滅火系統且管道公稱通徑不大于50mm時，可采用加厚管，一般均應采用無縫鋼管，無縫鋼管應內外鍍鋅。

（2）在有腐蝕鍍鋅層的氣體、蒸氣場所內，氣體滅火系統的管道應采用不銹鋼或銅管。

（3）撓性連接的軟管必須承受系統的工作壓力，宜采用不銹鋼軟管。

（4）管道的連接。當公稱直徑小于或等于80mm時，宜采用螺紋連接；大于80mm時，宜采用法蘭連接。鋼制管道附件應內外鍍鋅，在有腐蝕鍍鋅層介質的場所，應采用銅合金或不銹鋼管道附件。

（5）二氧化碳管道不得通過有人居住的房間或從事加熱或冷藏的處所。

第三節

系統的操作、控制和安全措施

一、系統的啟動方式

氣體滅火系統一般有三種啟動方式，即自動啟動、手動啟動和機械式應急啟動。

1、自動啟動是指系統從火災探測報警到關閉聯動設備和施放滅火劑均由系統自己完成，不要人員介入的操作控制方式。

2、手動啟動是指人員接到火災自動報警信號后，經確認再啟動手動按鈕，通過滅火控制盤操作聯動設備和施放滅火劑的操作與控制方式。

3、機械式應急啟動是指系統在自動與手動操作失靈時，人員用系統所設的機械式啟動機構，直接關閉聯動設備和施放滅火劑的操作與控制方式。

不同類型的系統應設置不同的啟動方式。氣體管網滅火系統應設自動控制、手動控制和機械應急操作三種啟動方式，直接安裝在防護區的預制滅火裝置應有自動控制和手動控制二種啟動方式；用于經常有人場所的局部應用滅火系統可不設自動控制啟動方式。

二、系統的操作與控制

（一）操作與控制的方式

1、當氣體滅火系統設置自動啟動方式時，應在接到兩個獨立的火災信號才能啟動。用來操作和控制氣體滅火系統的火災自動報警系統，要在防護區內設置兩種不同類型的火災探測器或同一種類型的火災探測器分成兩組安裝，只有當二種不同類型或二組同一類型的火災探測器均發出火災報警信號時，才能啟動滅火系統，施放滅火劑，防止因火災探測器失靈時造成滅火劑的誤施放。

2、機械應急操作裝置、手動啟動操作裝置應設在鋼瓶間或防護區外便于操作的地方，并應能在一個地點完成施放滅火劑的全部動作。其目的是為了在非常情況下，能夠迅速放放滅火劑。

3、系統的操作和控制，應包括必須和滅火系統聯動的設備，如關閉防護區開口裝置、機械通風設備和防火閥等，以保證滅火的成功。

（二）操作控制的動力

要保證氣體滅火系統在正常情況下能處在良好的工作狀態，在防護區發生火災時能可靠地啟動滅火劑及操作與系統聯動的設備，則首先要保證操作與控制的動力。

我國所生產的氣體滅火系統，絕大多數采用壓縮氣體作為操作動力，無論是以滅火劑增壓用氣體或?qū)Ｓ玫膯佑脡嚎s氣，必須保證系統操作與控制所需的壓力與用氣量，以保證系統能可靠工作。

系統采用電力作為操作與控制系統的動力時，必須有備用電源，所需電壓和容量應滿足系統操作和控制的需要。

（三）火災報警系統

采用氣體滅火系統的防護區或保護對象，應設置火災自動報警系統。以便及時發現火情，并自動啟動氣體滅火系統迅速滅火。

三、安全措施

防護區發生火災后，為了迅速撲滅火災，必須盡快施放滅火劑。但二氧化碳、鹵代烷1301和1211均有毒性，為了確保人員安全，必須采取一系列安全措施，做到人員撤離后才能施放滅火劑。

二氧化碳在空氣中含量達到15%以上時能使人窒息死亡。達到30%-35%時，能使一般可燃物質的燃燒逐漸窒息，達到43.6%時能抑制汽油蒸發及其他易燃?xì)怏w的爆炸。

1、設置氣體滅火系統的防護內應設有疏散通道和安全出口，使人員能在30s內撤離防護區。

2、防護區內的疏散道與出口，應設置應急照明裝置和疏散燈光指示標志。防護區內應設置火災和滅火劑施放的聲報警器，并在每個入口處設置光報器和已采用氣體滅火系統防護的標志。

3、防護區的站應向外開啟并能自行關閉，疏散出口的門必須能從防護區內打開。

4、用來保護經常有人的防護區的滅火系統，在有人時要將系統置于手動操作狀態。

5、滅火后的防護區應通風換氣，地下防護區和無窗或固定窗扇的地上防護區以及地下貯瓶間，應設置機械排風裝置，排風口宜設在防護區下部并直通室外。

6、設有氣體滅火系統的建筑物，宜配置專用的空氣呼吸器或氧氣呼吸器。

7、設置在有爆炸危險場所內的氣體滅火系統管網，應設防靜電接地。

8、設置在變配電室等有電氣火災危險的防護區內的氣體滅火系統，其系統組件與帶電部件之間的-小距離應符合右表的規定。

四、鋼瓶間的基本要求

1、鋼瓶間（滅火站室）應設在防護區附近，但須與該區有防火分隔。站室內溫度不應發生聚變，二氧化碳滅火系統宜保護在0-35℃之間，鹵化烷滅火系統應保持在-20-50℃之間。冬季若用采暖設備，則要求散熱器和管道應遠離氣體鋼瓶或儲罐及滅火劑管道，不使氣瓶或儲罐受到高溫或火焰的影響。

2、鋼瓶間內只允許設置滅火劑容器及與滅火系統有關的操作控制裝置或設備。容器的分組與安裝應便于試驗、維修、操作、檢壓、稱重及灌裝等工作。

室內應有足夠的照明，包括主照明和應急照明。

3、站室位置應有明顯的標志。在室外或室內顯目之處，應設有清晰而永久性的系統布置示意圖和操作規程，說明容器的分組情況，相應防護區編號及分配控制閥的位置與編號，以及注意事項等。保護同一護防區的瓶組及分配閥的編號與該防護區編號一致。

4、探測報警裝置和滅火系統的啟動控制裝置均要求有二個動力源，除主電源外，還應設置應急備用電源。

第四節

系統的檢查與維修管理

一、日常檢查和保養

要使整個滅火系統在發生火災的緊急情況下，保證性能良好，迅速有效地?fù)錅缁馂?zāi)，必須對其進行定期檢查和保養。

1、消防系統值班員應每星期作一次巡視檢查，檢查設備有無泄漏、管道系統有無損壞、全部控制開關調定位置是否妥當、所有元件是否完好無損等等。

2、用戶與消防設施檢測維修單位應簽訂定期檢查維修合同。報警系統、滅火系統每年至少檢修一次。

二、年度檢查

在年度檢查中，要特別注意以下各項：

1、滅火劑容器

（1）容器有無腐蝕涂層脫落現象；

（2）容器數是否符合規定數量；

（3）貯存的滅火劑量是否符合要求，測定值與設備說明對照后，其差值應小于原充入量（需要量）的10%。二氧化碳滅火系統測量方法一般采用稱量法。鹵代烷滅火系統測量方法一般采用查壓力表法。

2、容器閥

（1）容器瓶有無松動變形、損傷、銹蝕；

（2）先導閥、氣動閥活塞桿和活塞是否推至工作位置；

（3）閘刀閥的閘刀切口處有否彎折、缺損、各閘刀距膜片的距離是否一致；

（4）拆下安全銷、檢查手動裝置動作是否正常；

（5）電爆閥的雷管有無受潮情況，每年應抽樣檢查，每4年應更換一次；

（6）電磁閥有無損傷、銹蝕，特別是活動鐵芯是否銹住卡死；

（7）電滋閥、電爆閥的導線有無損傷，端子有無松動或脫落；

（8）安全閥（片）放出口有無灰塵等造成堵塞。

3、配管系統

（1）配管及連接件有無變形、腐蝕、損傷；

（2）各螺紋連接部分有無松動、漏氣（應通氣檢查）；

（3）對照使用說明書和施工附圖，檢查操縱管的通路有無錯誤，管道上止回閥的設置位置和方向有無錯誤；

（4）檢查總管安全閥的工作壓力是否在系統的工作壓力范圍內；

（5）安全閥的放出口是否通暢；

（6）安全閥及止回閥是否牢固。

4、選擇閥

（1）閥體有無損傷和變形；

（2）檢查氣動式選擇閥時，可拆卸操縱管與選擇閥的連接部位，將試驗用氣體導入選擇閥，檢查其工作狀態；

（3）檢查電動式選擇閥時可在接線端子部逐個檢查各選擇閥的工作狀態；

（以上二項檢查，一般在確有必要時進行）

（4）操縱管連接是否可靠，有無裂紋；

（5）接線端子是否完全固定好，有無損傷脫落；

（6）是否有表明選擇閥及其對應的防護區域的標志。

5、噴嘴

（1）對照施工說明書中的附圖，檢查有無未經批準而變更的部分；

（2）對局部應用系統，還就注意被保護對象的位置有無變動，致使被保護物處在噴嘴射程之外；

（3）噴嘴有無變形、損傷、銹蝕，噴嘴有無脫落、松動；

（4）噴孔是否暢通，有無灰塵粘結；

（5）噴嘴上如裝有密封墊，要檢查是否有損壞。

6、氣啟動器

（1）啟動容器和操作管是否牢固；

（2）啟動箱和容器的涂漆是否脫落生銹，啟動箱門的開閉是否靈活；

（3）啟動容器內的氣體容器是否比需要量減少10%以上。如容器內的氣體量明顯減少，則還應在容器與瓶頭閥連接部分、安全裝置的出口處等涂上肥皂水，檢查有無漏氣現象；

（4）各連接管、開關等有無松動和損傷；

（5）電氣接線是否完善，端子有無松動和損傷；

（6）用手動和電動打開啟動容器的瓶頭閥、檢查其被控制的部件動作是否準確，以及聯動的通風機、門窗的關閉動作是否準確可靠。但對本項檢查要注意防止氣體誤放；

（7）啟動器箱門上有無說明標記及高度是否在0.8-1.5m范圍內。

7、氣體系統的報警控制器

（1）操縱箱有無損壞，門等關閉是否順利，涂漆是否脫落生銹；

（2）操縱箱周圍有無障礙物妨礙操作；

（3）操縱箱的高度是否在0.8-1.5m范圍內；

（4）此外，還應進行如下各項性能檢查：

①按下有關按鈕，報警器是否立即鳴叫，但應預先通告附近工作人員，以免引起驚慌；

②電源指示燈是否常亮；

③按下有關按鈕時，容器閥、選擇閥等的開啟動作是否準確，通風機的關閉等動作是否準確無誤。但在進行這項檢查時，應在有關閥門位置上派有專人看管，并預先取下啟動容器的電磁閥開放裝置，防止氣體誤放；

④按下按鈕時，氣體放出指示燈是否準確點亮；

（5）自動與手動轉換裝置操作是否靈活、可靠，轉換時指示燈是否準確點亮；

（6）操縱箱門有無表示機能特性的說明標記；

（7）經上述各項檢查合格后，于鉸鏈處打上鉛封印。

8、附屬設備

所有附屬設備及輔助零件，有可能的話，也都應進行手動試驗，檢查其工作性能是否良好。試驗后都必須恢復到原來的位置。

三、綜合功能檢查

對于新的系統，或?qū)Π惭b后長期未作檢查的系統，應進行下述附加功能試驗；對二氧化碳系統一般用壓縮空氣或二氧化碳?xì)怏w來試驗；對鹵化烷系統一般用氮氣等氣體來試驗。

1、對管道用壓縮空氣或二氧化碳進行快速的短期噴氣試驗。

2、必要時，還可做一次短促噴射試驗（一般施設設計噴射量的10%），以測定滅火施放時間、滅火劑達到的濃度、滅火劑的分布情況和保留時間等。但在進行此項試驗時，必須作好如下準備：

（1）切斷控制盤的電源；

（2）裝配好試驗用滅火劑容器上的瓶頭釋放裝置以及操作管路；

（3）拆下與試驗容器連接的其他不試驗的容器和其他無關的操作管路，把接頭部分用管帽或封板封死；

（4）檢查以上各項工作均符合試驗要求后，再把控制盤等的電源接通。

以上準備工作完成后，可分別進行手動或自動噴射試驗。?
