防護區安裝氣體滅火系統需要考慮的環境溫度及滅火劑用量要求
文章來自:氣滅系統網 發布時間:2020-04-07 09:49:21
防護區安裝氣體滅火系統需要考慮的環境溫度及滅火劑用量要求
一、存儲裝置的環境溫溫度要求
《氣體滅火系統設計規范》 GB50370-2005對防護區和存儲裝置環境溫度做了規定,相關條文如下:
3.2.10 防護區的-低環境溫度不應低于-10℃。
4.1.1 儲存裝置應符合下列規定:
4 管網滅火系統的儲存裝置宜設在專用儲瓶間內。儲瓶間宜靠近防護區,并應符合建筑物耐火等級不低于二級的有關規定及有關壓力容器存放的規定,且應有直接通向室外或疏散走道的出口。儲瓶間和設置預制滅火系統的防護區的環境溫度應為-10℃~50℃。
根據條文,管網七氟丙烷滅火系統、IG541滅火系統的儲瓶間和預制滅火系統(柜式七氟丙烷,懸掛式七氟丙烷)防護區的環境溫度應為-10℃~50℃,管網滅火系統的防區的-低環境溫度不應低于-10℃,-高溫度沒有明確規定。
二、滅火劑設計用量與環境溫度的關系
《氣體滅火系統設計規范》 GB50370-2005條文
3.1.8 滅火系統的設計溫度,應采用20℃。
七氟丙烷、IG541氣體滅火系統防護區的滅火劑用量計算,跟溫度有關,相應的計算公式

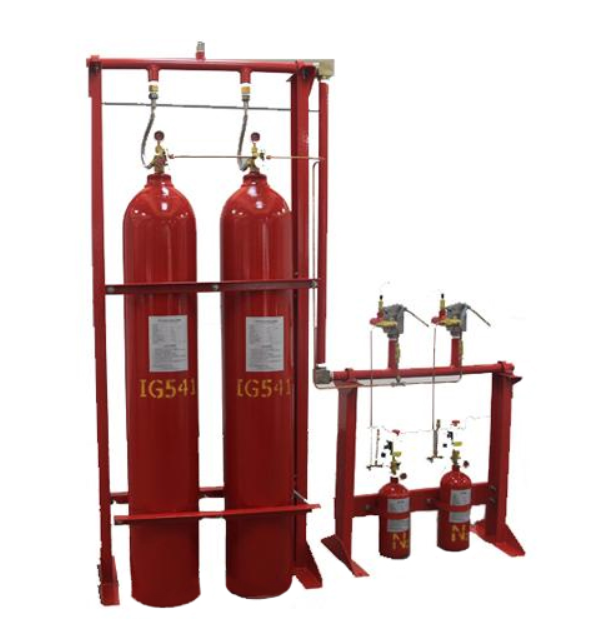

IG541滅火系統防護區滅火劑用量計算公式
在系統設計和管網計算時,必然會涉及到一些技術參數。例如與滅火劑有關的氣相液相密度、蒸氣壓力等,與系統有關的單位容積充裝量、充壓壓力、流動特性、噴嘴特性、阻力損失等,它們無不與溫度有著直接或間接的關系。因此采用同一的溫度基準是必要的,國際上大都取20℃為應用計算的基準,本規范中所列公式和數據(除另有指明者外,例如:應按防護區-低環境溫度計算滅火設計用量)也是以該基準溫度為前提條件的。
根據條文和條文解釋?zhuān)碛兄该髡咄猓瑴缁鹣到y(tǒng)的設計溫度,都可采用20℃。
如對于采用了空調或冬季取暖設施的防護區,公式中的S值,可按20℃進行計算。
七氟丙烷的比容,應按下式計算:
S = 0.1269 0.000513*T
式中
T——防護區-低環境溫度(℃)。
IG541滅火劑在101KPa大氣壓和防護區-低環境溫度下的比容(S),應按下式計算: S =K1 K2*T
式中:
T -- 防護區的-低環境溫度
K1 -- 0.6575
K2 -- 0.0024

一、存儲裝置的環境溫溫度要求
《氣體滅火系統設計規范》 GB50370-2005對防護區和存儲裝置環境溫度做了規定,相關條文如下:
3.2.10 防護區的-低環境溫度不應低于-10℃。
4.1.1 儲存裝置應符合下列規定:
4 管網滅火系統的儲存裝置宜設在專用儲瓶間內。儲瓶間宜靠近防護區,并應符合建筑物耐火等級不低于二級的有關規定及有關壓力容器存放的規定,且應有直接通向室外或疏散走道的出口。儲瓶間和設置預制滅火系統的防護區的環境溫度應為-10℃~50℃。
根據條文,管網七氟丙烷滅火系統、IG541滅火系統的儲瓶間和預制滅火系統(柜式七氟丙烷,懸掛式七氟丙烷)防護區的環境溫度應為-10℃~50℃,管網滅火系統的防區的-低環境溫度不應低于-10℃,-高溫度沒有明確規定。
二、滅火劑設計用量與環境溫度的關系
《氣體滅火系統設計規范》 GB50370-2005條文
3.1.8 滅火系統的設計溫度,應采用20℃。
七氟丙烷、IG541氣體滅火系統防護區的滅火劑用量計算,跟溫度有關,相應的計算公式
IG541滅火系統防護區滅火劑用量計算公式
在系統設計和管網計算時,必然會涉及到一些技術參數。例如與滅火劑有關的氣相液相密度、蒸氣壓力等,與系統有關的單位容積充裝量、充壓壓力、流動特性、噴嘴特性、阻力損失等,它們無不與溫度有著直接或間接的關系。因此采用同一的溫度基準是必要的,國際上大都取20℃為應用計算的基準,本規范中所列公式和數據(除另有指明者外,例如:應按防護區-低環境溫度計算滅火設計用量)也是以該基準溫度為前提條件的。
根據條文和條文解釋?zhuān)碛兄该髡咄猓瑴缁鹣到y(tǒng)的設計溫度,都可采用20℃。
如對于采用了空調或冬季取暖設施的防護區,公式中的S值,可按20℃進行計算。
七氟丙烷的比容,應按下式計算:
S = 0.1269 0.000513*T
式中
T——防護區-低環境溫度(℃)。
IG541滅火劑在101KPa大氣壓和防護區-低環境溫度下的比容(S),應按下式計算: S =K1 K2*T
式中:
T -- 防護區的-低環境溫度
K1 -- 0.6575
K2 -- 0.0024
